آموزش راه اندازی ماژول ساعت فوق دقیق DS3231 با آردوینو

ویژگی های ماژول ساعت دقیق DS3231

ماژول ساعت دقیق DS3231 بسیار دقیق و دارای توان مصرفی پایین می‌باشد. به کمک این ماژول می‌توان اطلاعات ثانیه، دقیقه، ساعت، روز، تاریخ، ماه و سال را به دقت نگهداری کرد. تاریخ در انتهای هر ماه بر اساس 29، 30 یا 31 روزه بودن ماه و همچنین در پایان سال بر اساس کبیسه بودن یا نبودن، تنظیم میشود. همچنین این ماژول را میتوان در دو فرمت 12ساعته و 24ساعته تنظیم کرد.

نکته:

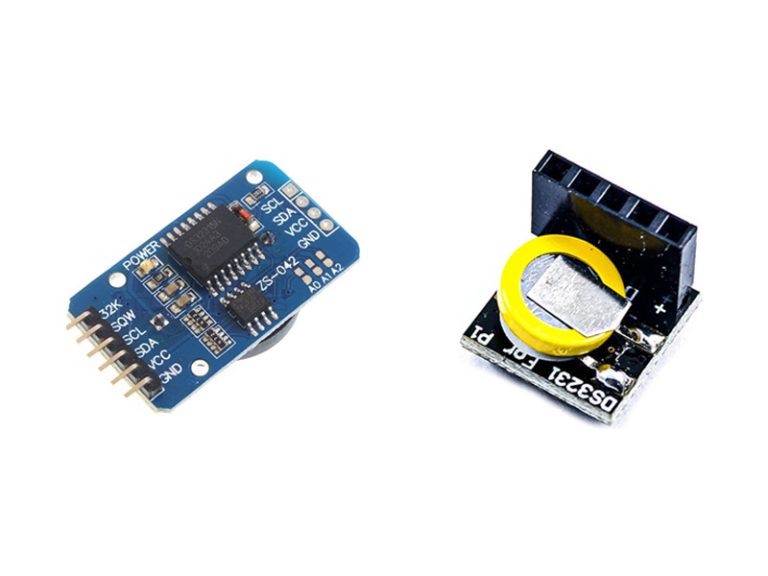

ماژول ساعت DS3231 در دو شکل مختلف در بازار موجود است. تفاوتی بین این دو نوع در نحوه کارکرد و راه‌اندازی وجود ندارند و صرفا شکل ظاهری و ترتیب پایه‌ها متفاوت است.

معرفی پایه ها (Pinout) ماژول ساعت فوق دقیق DS3231

یک نوع ماژول ساعت فوق دقیق DS3231 دارای 6 پایه به شرح زیر است:

INT: خروجی وقفه
COT: خروجی کلاک
SCL: ورودی سریال Serial Clock Input برای پروتکل I2C
SDA: ورودی داده Serial Data Input/Output برای پروتکل I2C
VCC: تغذیه ماژول –5 ولت
GND: زمین

پین اوت (Pinout) این ماژول را می توانید در تصویر زیر مشاهده کنید.

نوع دیگر ماژول ساعت دقیق DS3231 دارای 5 پایه به شرح زیر است:

VCC: تغذیه ماژول – 5 ولت
SCL: ورودی سریال Serial Clock Input برای پروتکل I2C
SDA: ورودی داده Serial Data Input/Output برای پروتکل I2C
NC: به جایی متصل نمیشود
GND: زمین

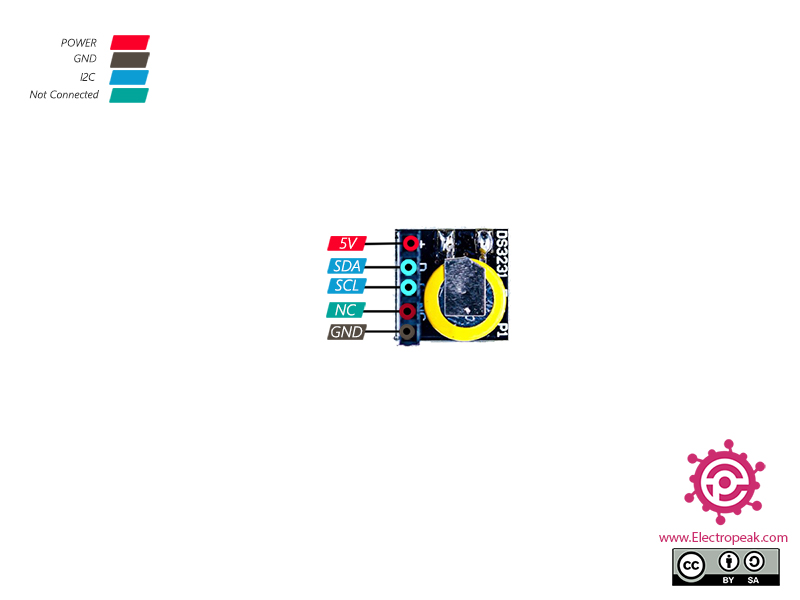

پین اوت (Pinout) این ماژول را می توانید در تصویر زیر مشاهده کنید.

راه اندازی ماژول ساعت دقیق DS3231

گام اول: سیم بندی

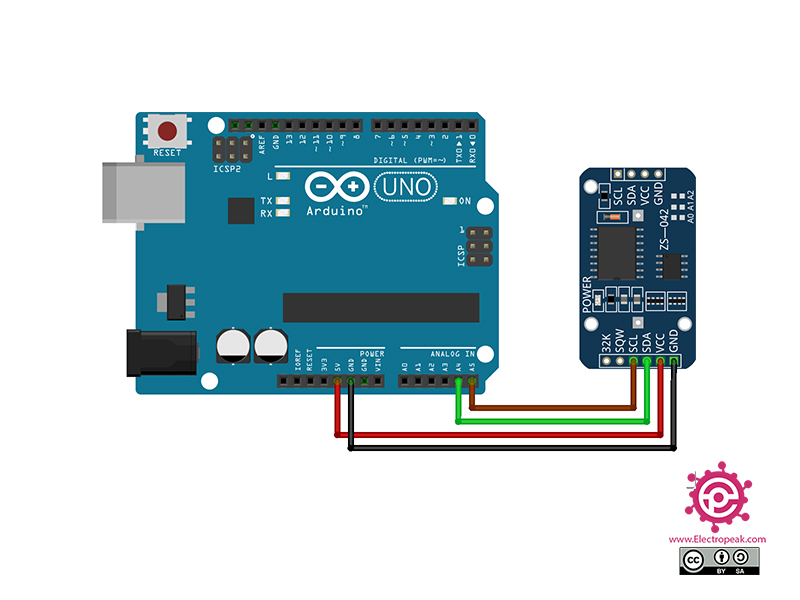

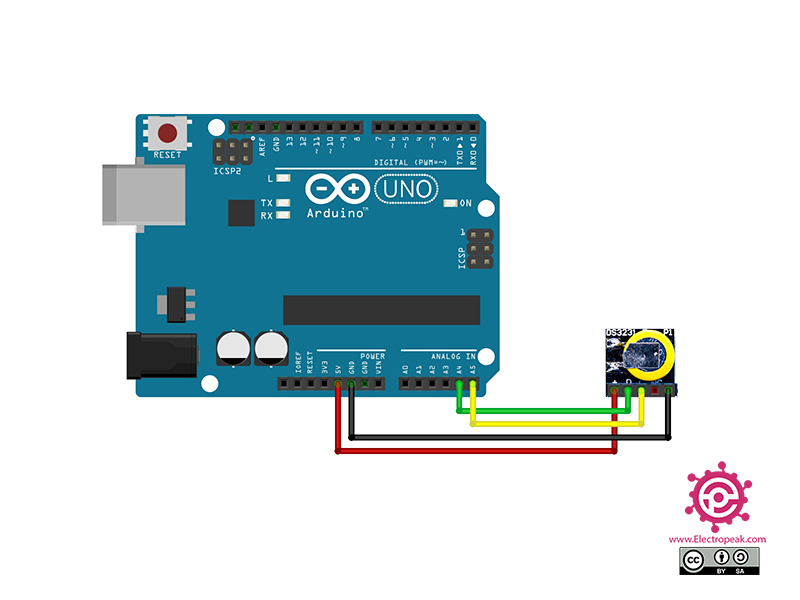

مطابق یکی از دو مدار زیر، ماژول را به آردوینو وصل کنید.
